在一次性醫療器材制造過程中，阻塞測試至關重要。這些器材包括導管、管道套件、閥門、針頭、限流器/調節器，微流控芯片、呼吸組件和抽吸治療儀等。
用于醫療器材阻塞測試的主要方法如下：
背壓阻塞測試
最小的壓力衰減堵塞測試
流量阻塞測試
定流量背壓阻塞測試
這里沒有更好的方法，只有最適合的方法。 相信通過下面的介紹，您一定會獲得最適合您的測試方法。

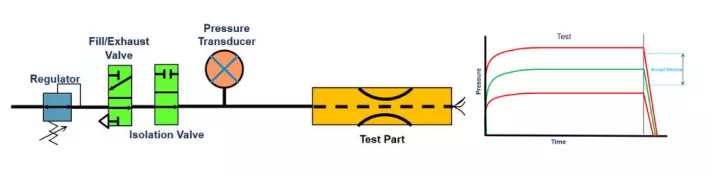

背壓阻塞測試
這種測試類型利用由測試儀器向被測工件充入恒定壓力。這種測試非常簡單，只有一個操作步驟，在該操作中，在測試結束時，儀器會記錄背壓，并且背壓必須低于用戶定義的背壓才能通過。與被阻塞的零件相比，未阻塞的零件通常具有低得多的背壓。
優勢
適用于空氣通道中最小的未阻塞直徑 >3.0 毫米（較大開口）的零件。
設置簡單。
大多數 CTS Sentinel 儀器都包含的標準測試方法，可以用一臺儀器一次完成泄漏測試和阻塞測試，無需額外增加成本。
劣勢
在最小直徑小于3.0毫米的零件上，阻塞的和未阻塞的部件上測得的背壓都相對較高，因此可能很難獲得準確的測試結果。
需要確保用戶不會有意或無意地對調壓閥進行誤調節，從而使可能堵塞的零件通過。
無法對堵塞程度進行分級，只能確定零件是完全/接近完全堵塞或者未堵塞。

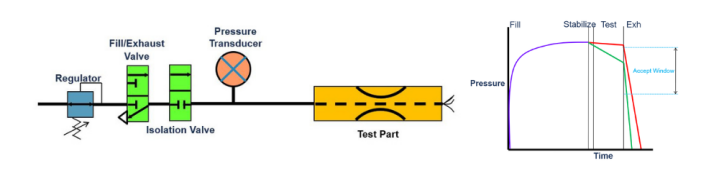

最小壓力衰減測試
這種測試類型與上面的背壓閉塞測試有些相似，但是主要區別在于，在用戶調節的氣壓進入到被測工件之后，儀器的內部的閥門關閉，從而使測試工件與壓力源隔離。儀器立刻進行壓力衰減測試，測試結果必須低于用戶定義的衰減極限才能通過。與被阻塞的零件相比，未阻塞的零件通常會迅速降低壓力。
優勢
對于最小直徑小于3.0毫米的零件是理想的選擇。通常非常適合分別阻塞和未阻塞的零件。
可以在充氣過程中設置初始壓力窗口，以確保正確設置調壓閥。
所有標準CTS Sentinel儀器都包含測試。無需增加年度校準成本。
劣勢
對于最小直徑大于3.0 mm的零件，在充氣（可能影響測試的可重復性）期間可能難以保持恒定的壓力。零件幾乎對大氣開放，以至需要足夠長的充氣時間才能保持恒定的壓力。
無法對堵塞程度進行分級，只能確定零件是完全/接近完全堵塞或者未堵塞。
由于大多數無阻塞部件幾乎向大氣敞開，超出壓差傳感器范圍，因此該測試不適用于壓差衰減法。

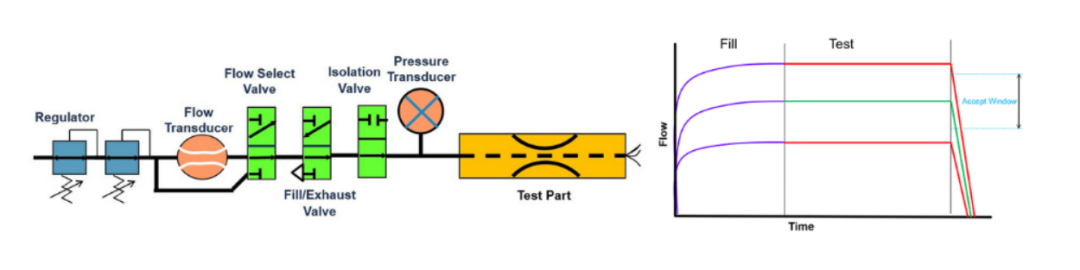

質量流量阻塞測試
該測試類型在測試過程中采用了與上述背壓阻塞測試的恒定氣源，但是在測試回路中不僅使用壓力傳感器，還加入質量流量傳感器進行最終的測量。在測試結束時，將記錄以sccm（標準立方厘米/分鐘）或slm（標準升/分鐘）為單位的實際流量值，并且必須保持在通過用戶定義的最小和更大流量限制之內。在定義的窗口之外則表明該工件產生阻塞。
優勢
可以對被測零件的堵塞程度進行分級。
這是使用空氣進行堵塞測試最靈敏的方法。
以在充氣過程中設置初始壓力窗口，以確保正確設置調壓閥。
缺點
由于此測試需要增加硬件（流量傳感器和調壓閥），因此增加了成本，因此并非所有CTS Sentinel型號都提供此測試方法。
由于需要同時校準壓力傳感器和流量傳感器，因此增加了年度校準成本。
必須適當確定流量傳感器量程，以滿足測試的實際需求

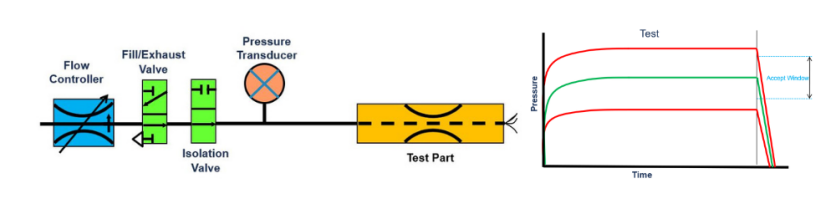

定流量背壓測試
此測試類型與上面的質量流量測試基本相反，因?yàn)橥ㄟ^零件的流量是固定的（相對于質量流量方法中的固定壓力），并且測量了可變背壓（相對于質量流量方法中的流量） ， 在測試結束時與用戶定義的最小和更大壓力限制進行比較。恒定流量由儀器中的定流量控制器產生，該控制器在整個測試過程中不斷測量和校正通過測試回路中的實際流量。
優勢
可以對被測零件的堵塞程度進行分級。
是用戶要求在固定流量條件下測量背壓時的理想選擇。
劣勢
由于此測試需要增加硬件（流量傳感器和調節器），因此增加了成本，因此，并非所有CTS Sentinel型號都提供此測試方法。
由于需要同時校準壓力傳感器和流量傳感器，因此增加了年度校準成本。
增加了確保流量控制器實際輸出目標流量值的復雜性和步驟。
必須適當確定流量傳感器量程，以滿足測試的實際需求。
